【构造逻辑】搭建过程

The deep is the air.

" Lo profundo es el aire "  - Jorge Guillén


“传统的建筑设计在完成建筑部分的设计后，往往将结构问题交给结构工程师解决。那么是否有一种方法可以在设计初期就将结构与材料、空间、搭建方法等一同考虑，进行整体设计？使结构本身成为建筑设计的核心，当结构完成时，空间自然生成，不需要再经过过多的墙体来进行分割。我们希望找到这么一种设计方式，使结构可以统领材料、空间、功能、搭建方式的设计，在达成结构合理的基础上创造丰富的空间体验并控制建筑材料与建造成本。”

我们相信建筑当为人类提供美好的生活场所和优质的生活品质，其诞生过程不应该是劳民伤财的。本次对建筑搭建的研究，希望对材料及构造方式进行深入探索，以最节省材料、最符合力学逻辑的方式完成建筑的搭建。该搭建项目其建筑的主体结构仅仅由5*50m工字梁及2.5*25m、5*30m、5*50m的U形梁和5*50m桁架总计6种不同材料20件搭建而成。这些材料不需要特别定制，从废弃建筑上拆卸可用的钢材，经过简单加工即可。这么一来，材料的加工、建筑的施工都会大大简化，从而降低建筑的建造成本。

项目基地位于西班牙马德里市中心，横跨河流。设计将底层架空，似乎悬浮于河流之上。在用地紧张的市中心，架空底层的设计将河流及其两岸的地面空间归还于城市，创造更多公共绿地，人群可在此自由穿梭，欣赏河岸的风景。建筑内部设置展厅、会议室、图书馆、咖啡厅等社交空间。

值得一提的是，支撑整栋七层楼建筑的落地部分仅仅只有一根水平工字梁、一根垂直工字梁和一个电梯间这三个落地点。搭建前，设计者对各结构构件与连接点进行过精确的受力计算，每一根梁、每一个连接点、每一个搭建角度都至关重要且必不可少。这是一个寻找每根梁之间相互关系的过程，就像写字时每添加一笔，笔画中的关系都会幂数式递增。在搭建过程中，超大的50m梁（部分直接成为墙体）一直转向和错位，寻找结构上新的平衡，空间也随着梁的增加而演变和延伸，使空间可能性最大化。

“大有牵一发而动全身之感。结构与使用空间的紧密互惠关系，是理想与感性的完美结合！”

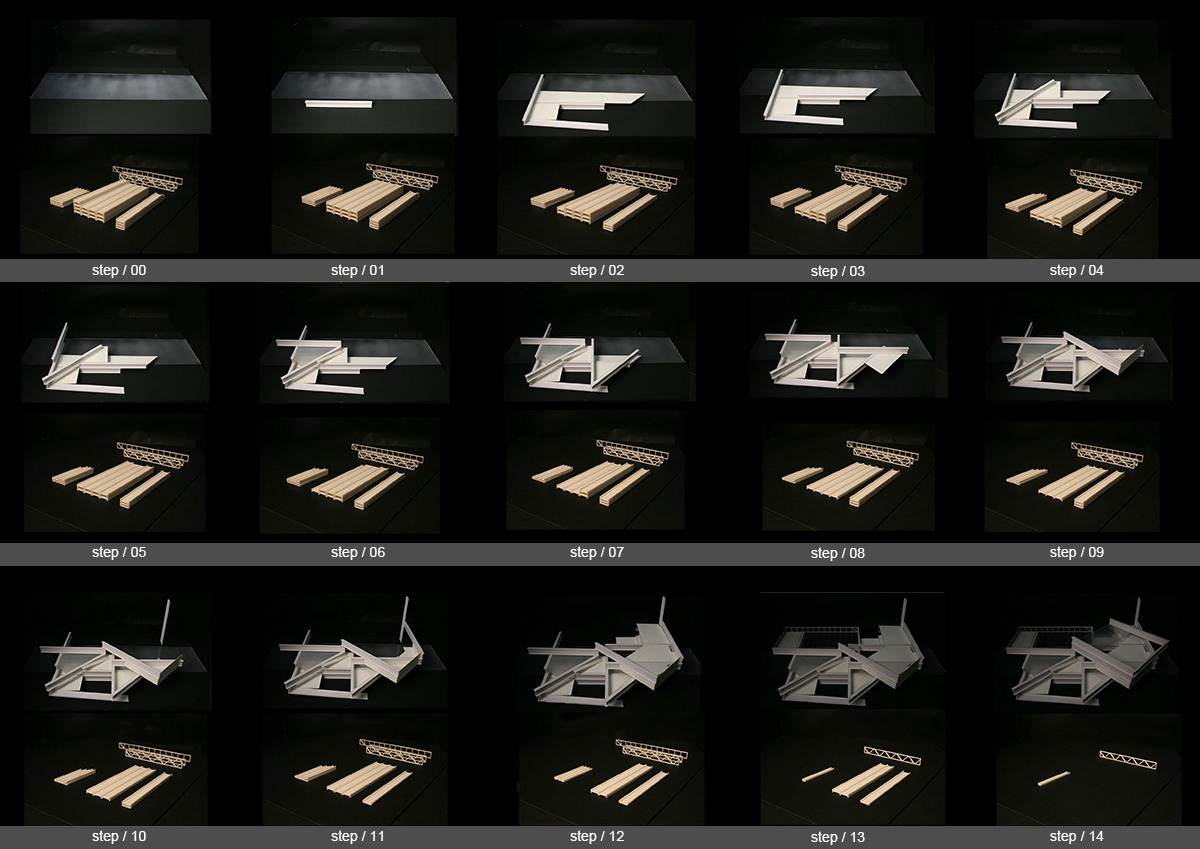

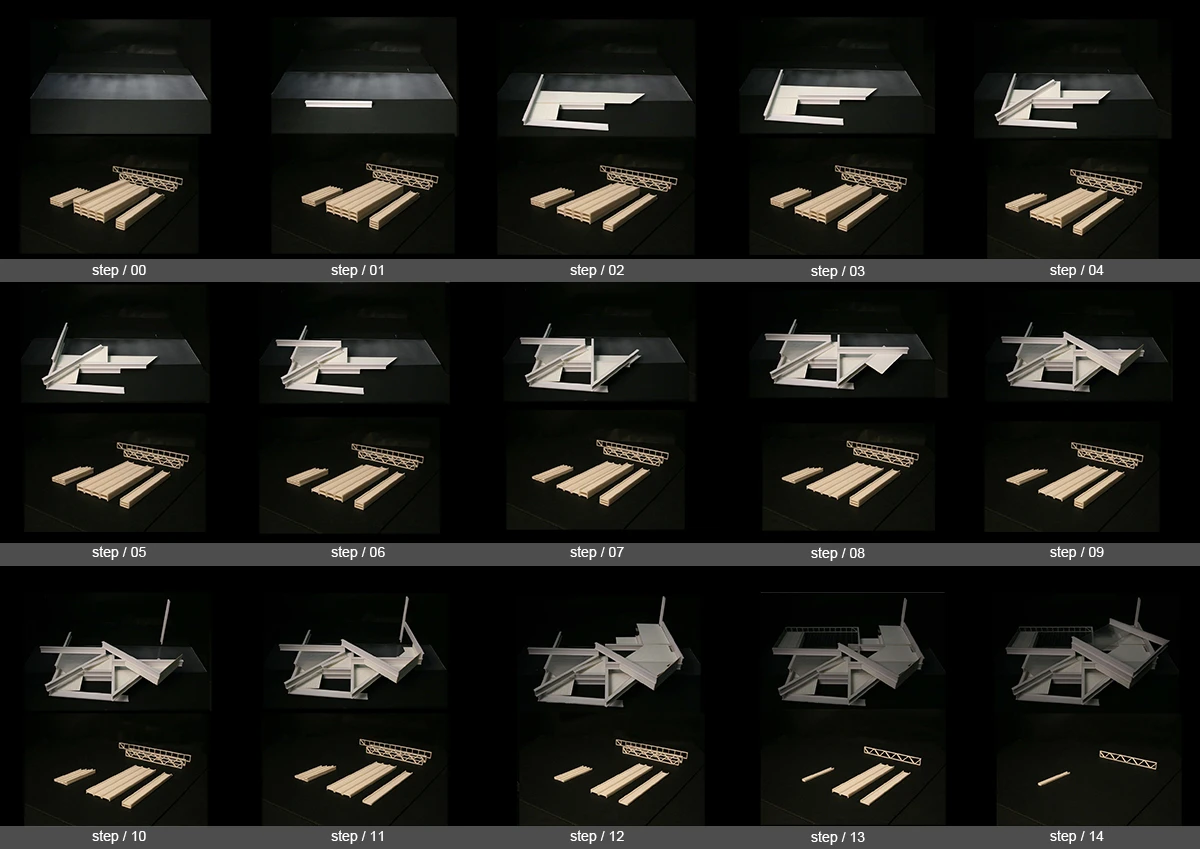

搭建步骤 / Process

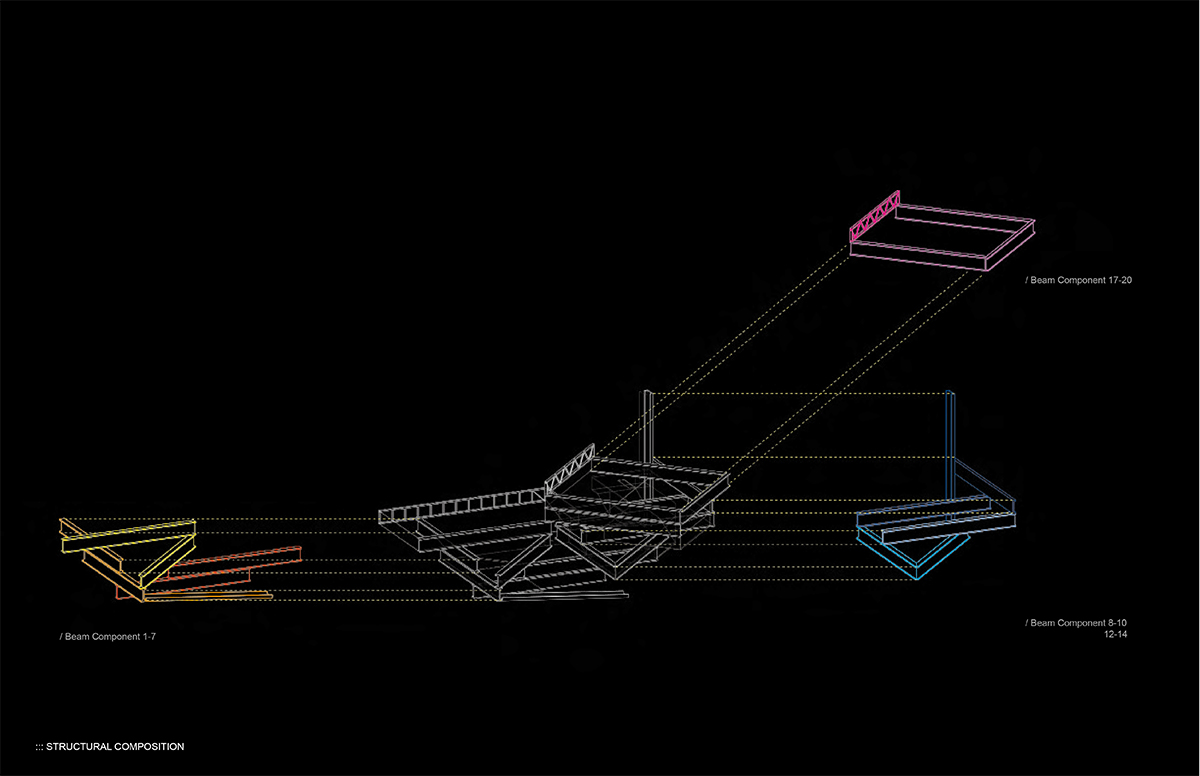

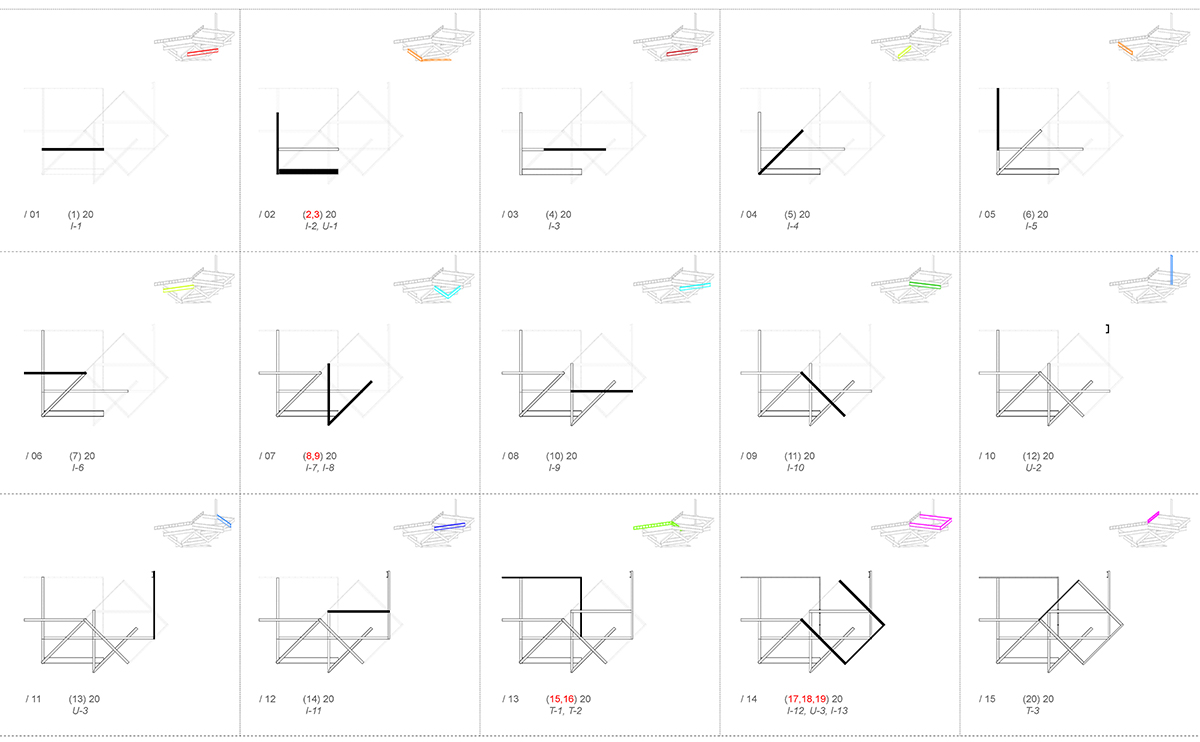

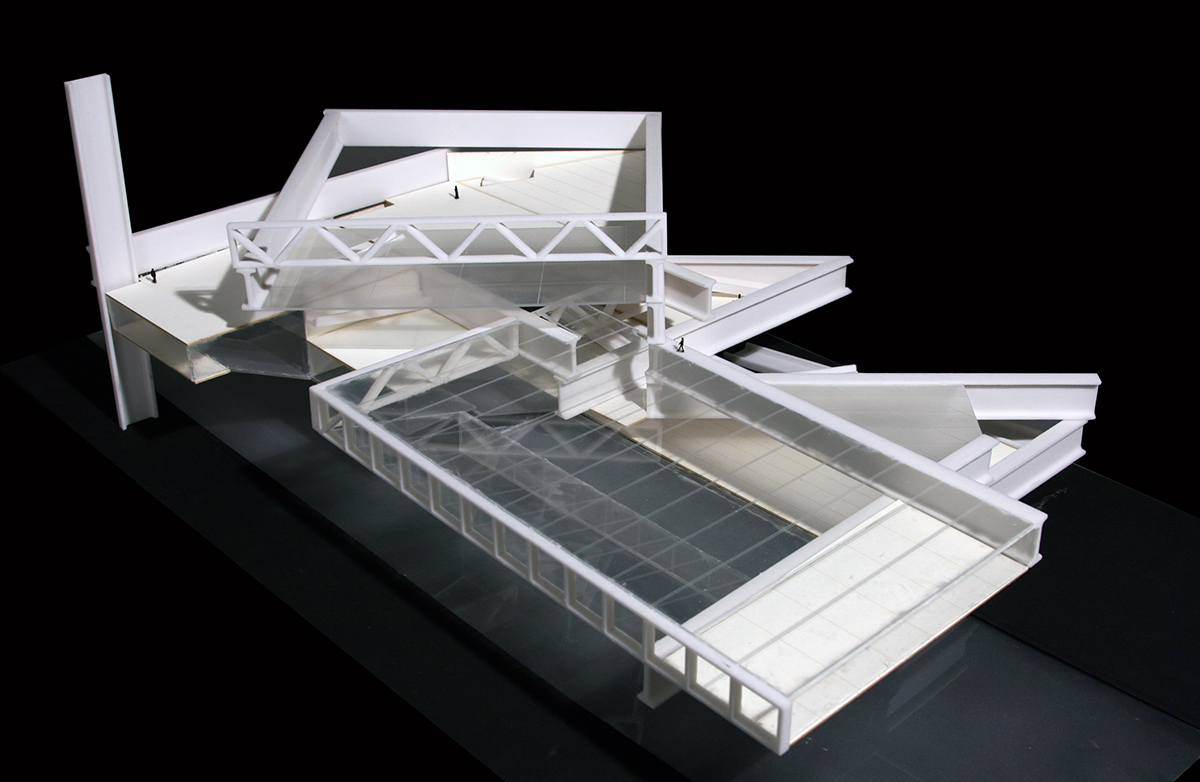

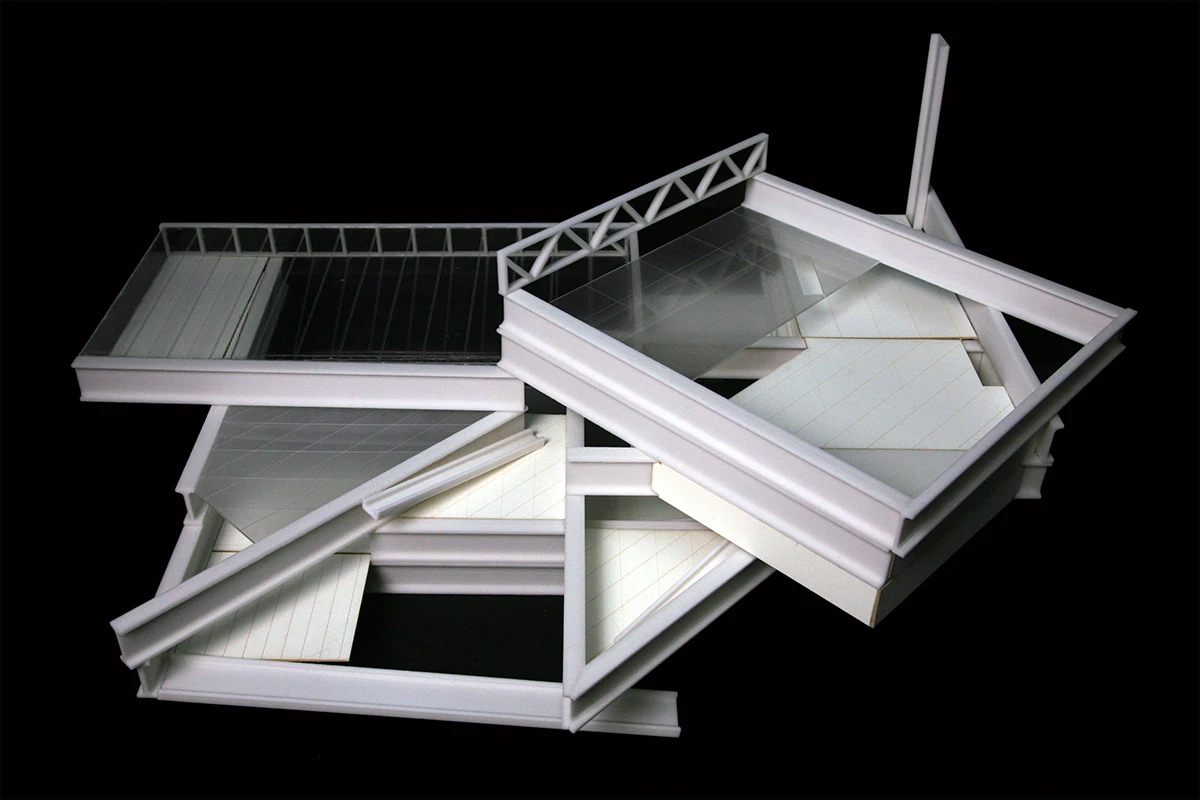

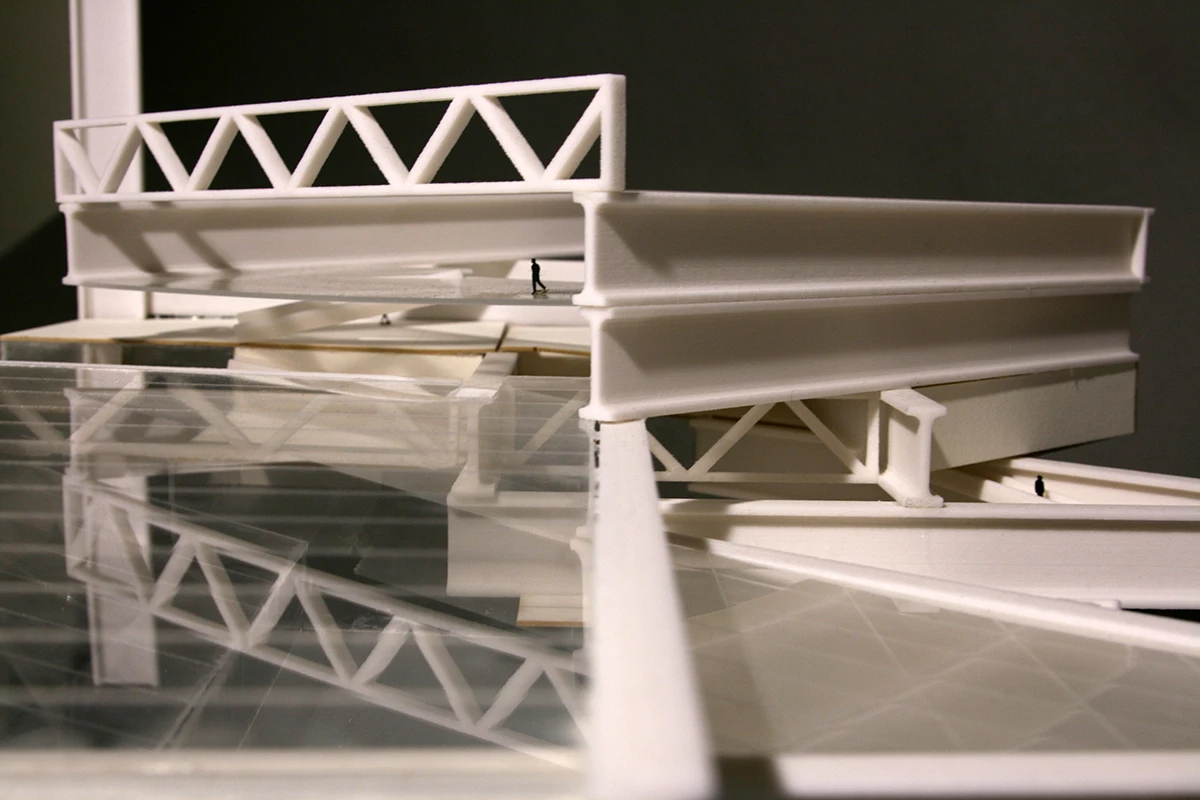

利用二维平面、三维模型和实体模型对结构搭建的每一步进行清晰呈现。直观展现复杂建筑下的简单搭建逻辑。

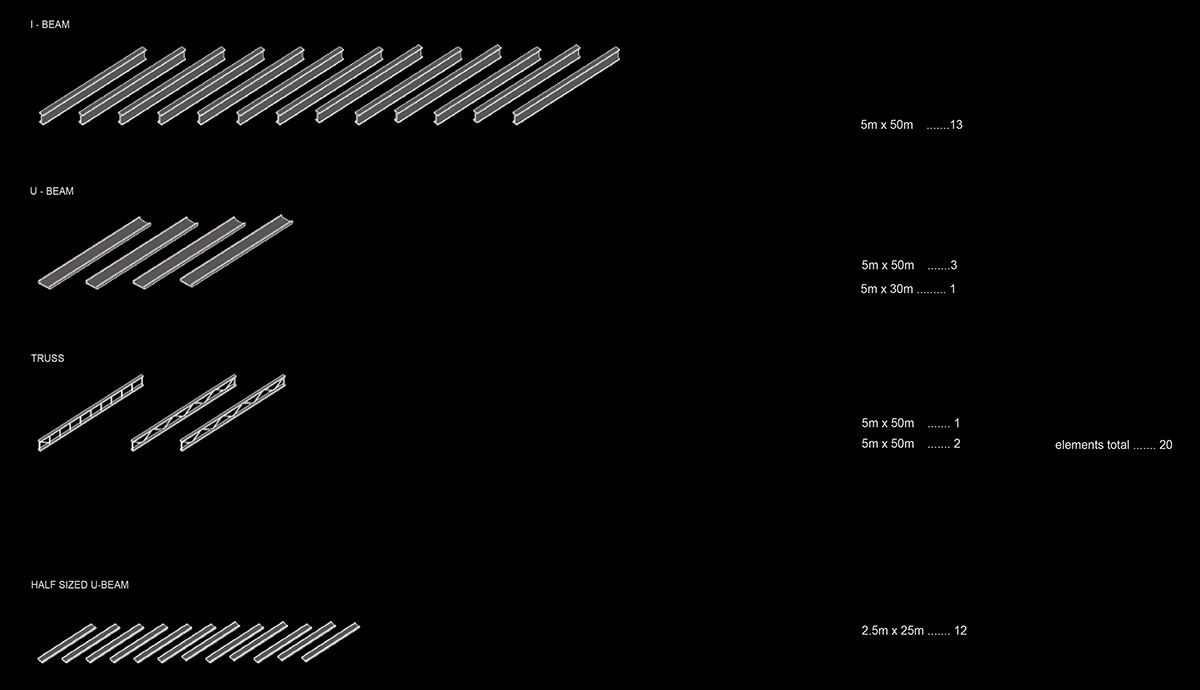

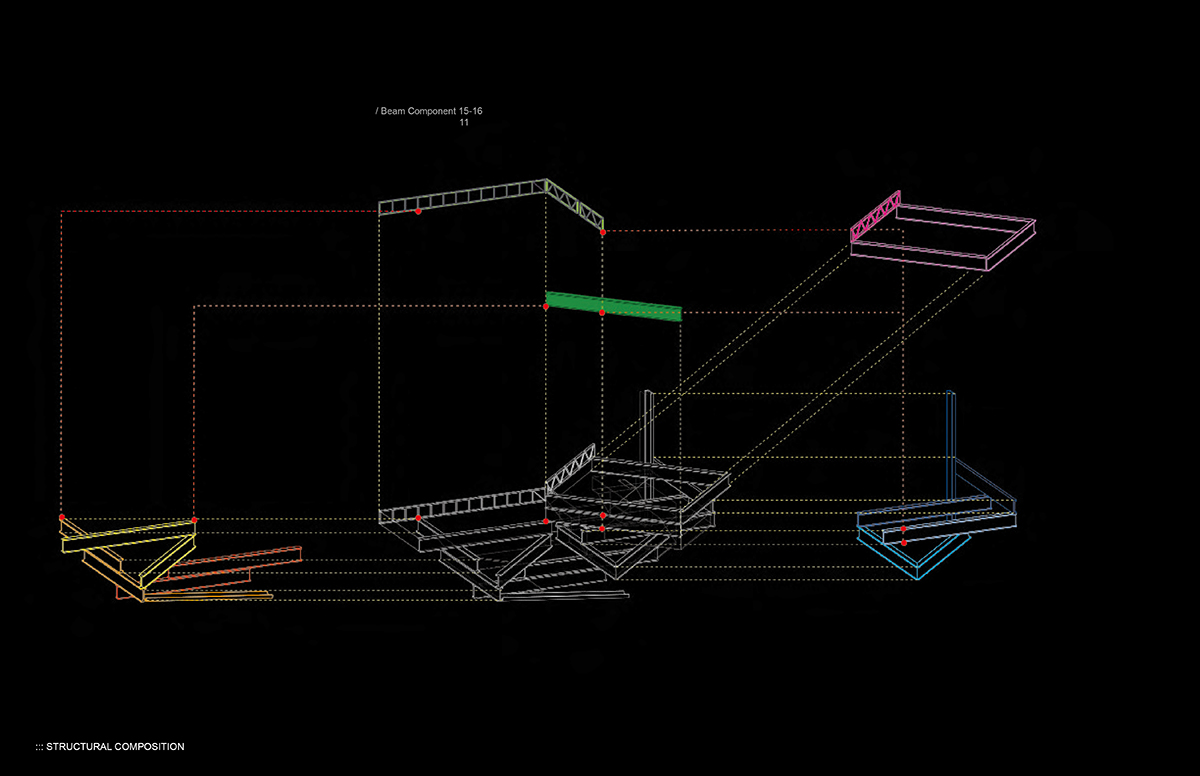

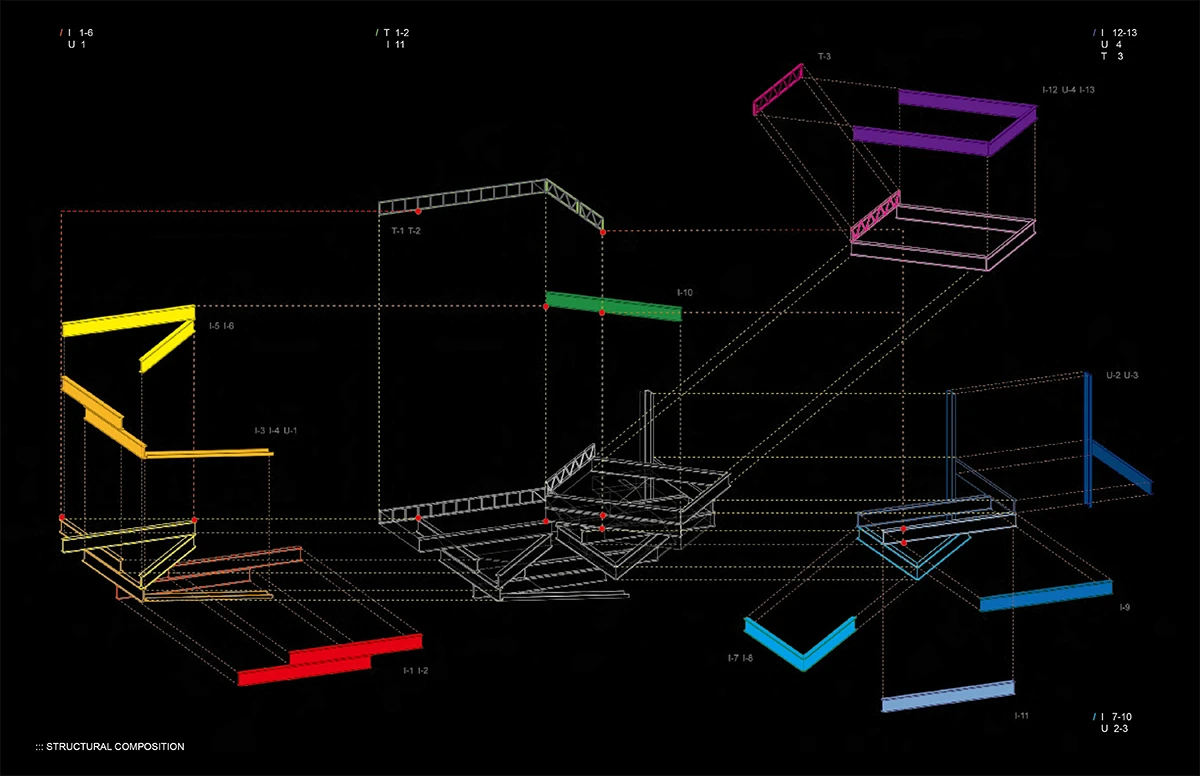

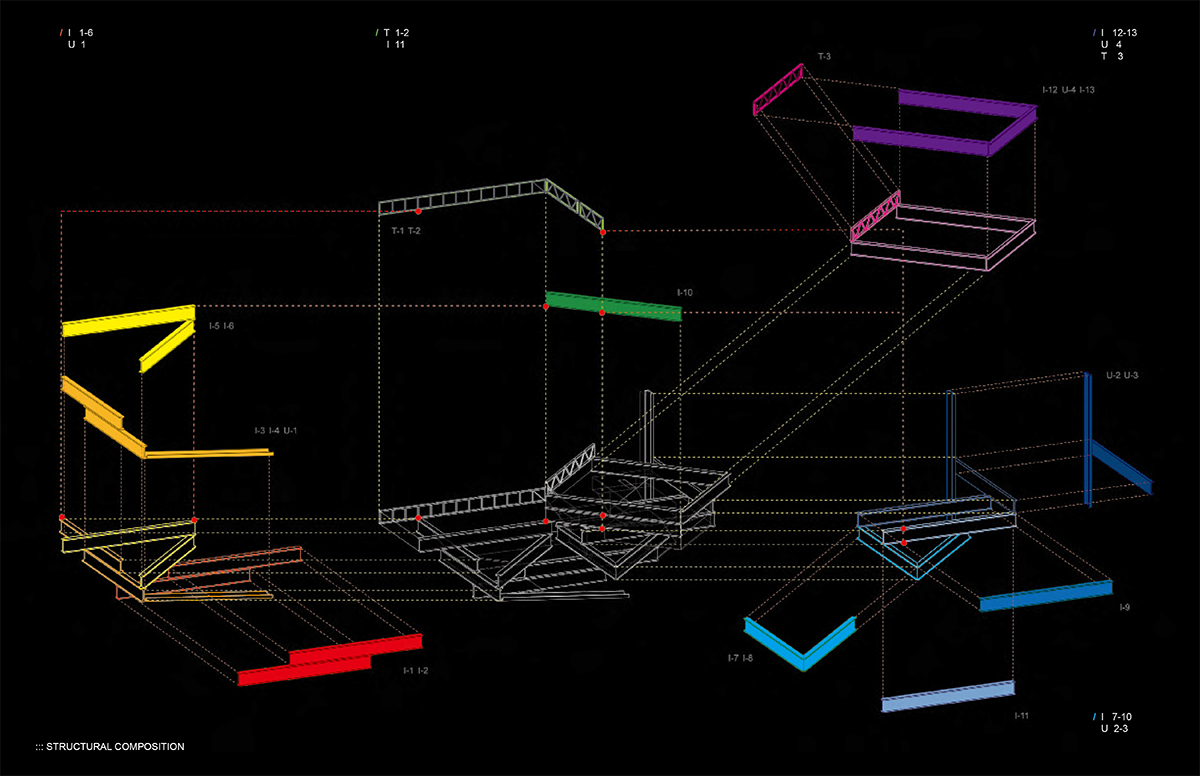

材料总计 / Structural Elements

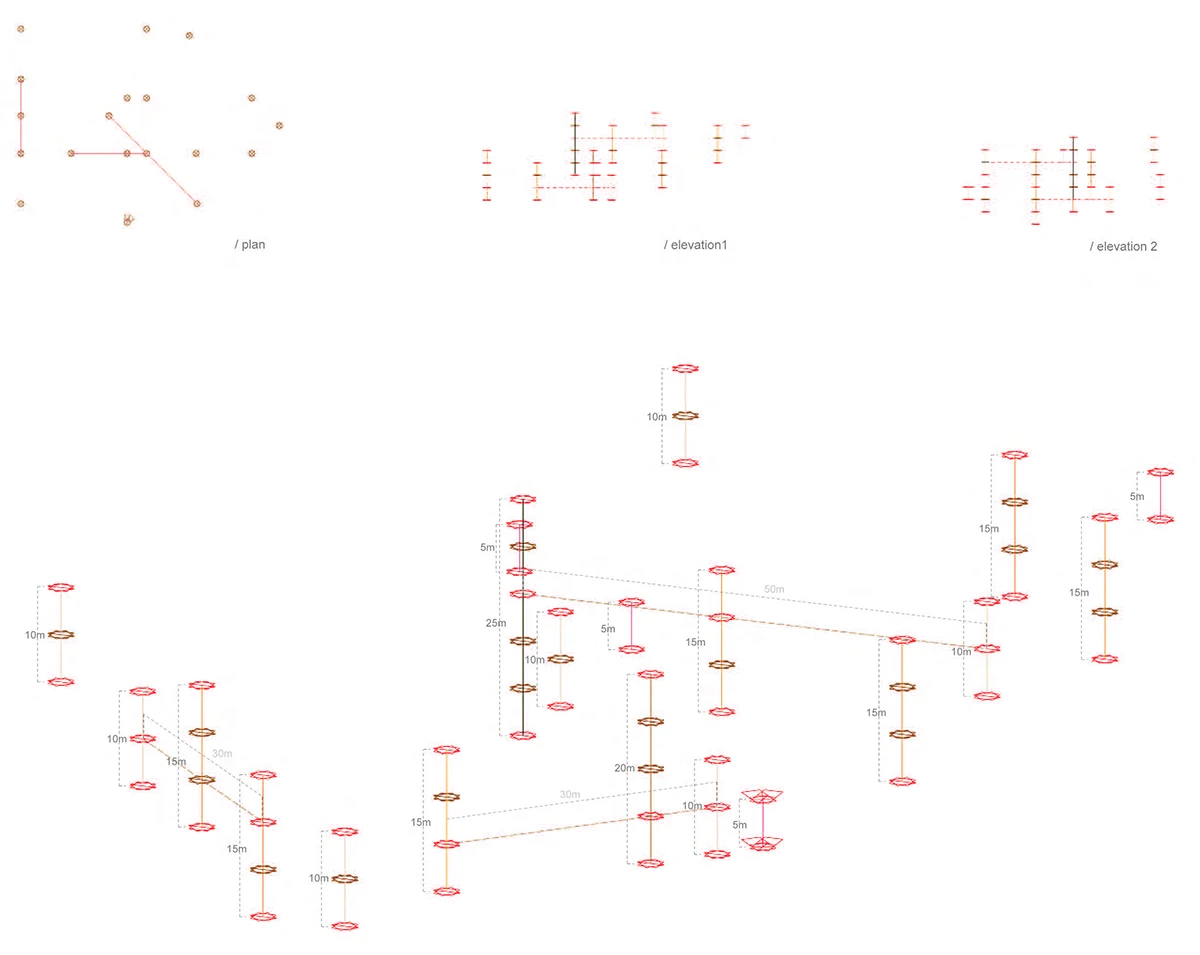

结构连接 & 受力分析 / Structural Connection

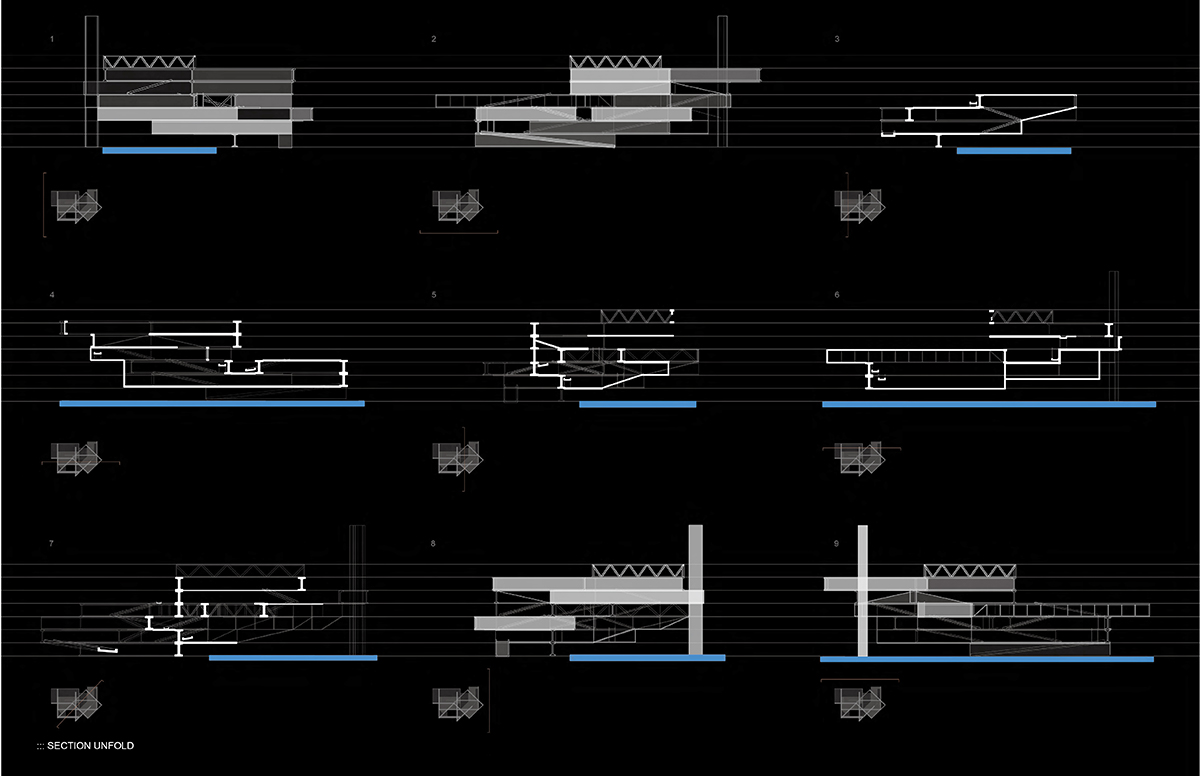

下图对工字梁、U形梁及桁架之间的几种连接角度和连接方式进行说明，并对水平与垂直方向的构件受力点进行力学分析。

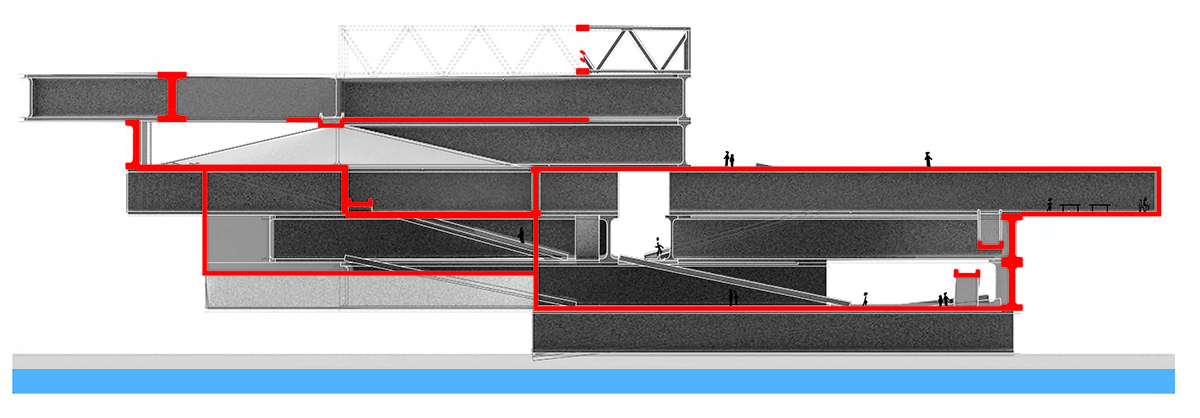

每一层的工字钢、U形钢和桁架既作为该层的结构体，又是围护的一部分，同时对承接上层荷载与平衡上下层受力起作用。结构的布置形式决定了空间的开放、闭合、平行等关系，结构塑造了空间形态，空间将因每层结构体不同的布置形式而丰富。在此建筑中，结构还暗示了人的行为路径，对人群流线进行有意识的引导。从地面层到七层，跟随结构平行、收缩、交错、开放的引导，人群将经过展览、咖啡厅、花园、图书馆、书店、室外剧场、露台等功能空间，起初只能看见河岸的风景，随着行走路径的穿梭，室外景色渐渐消退，再看见的就是室内丰富的空间变化。步移景异，当最终到达顶层露台时，视野豁然开朗，河对岸的古堡与马德里的城市风貌也将尽收眼底。

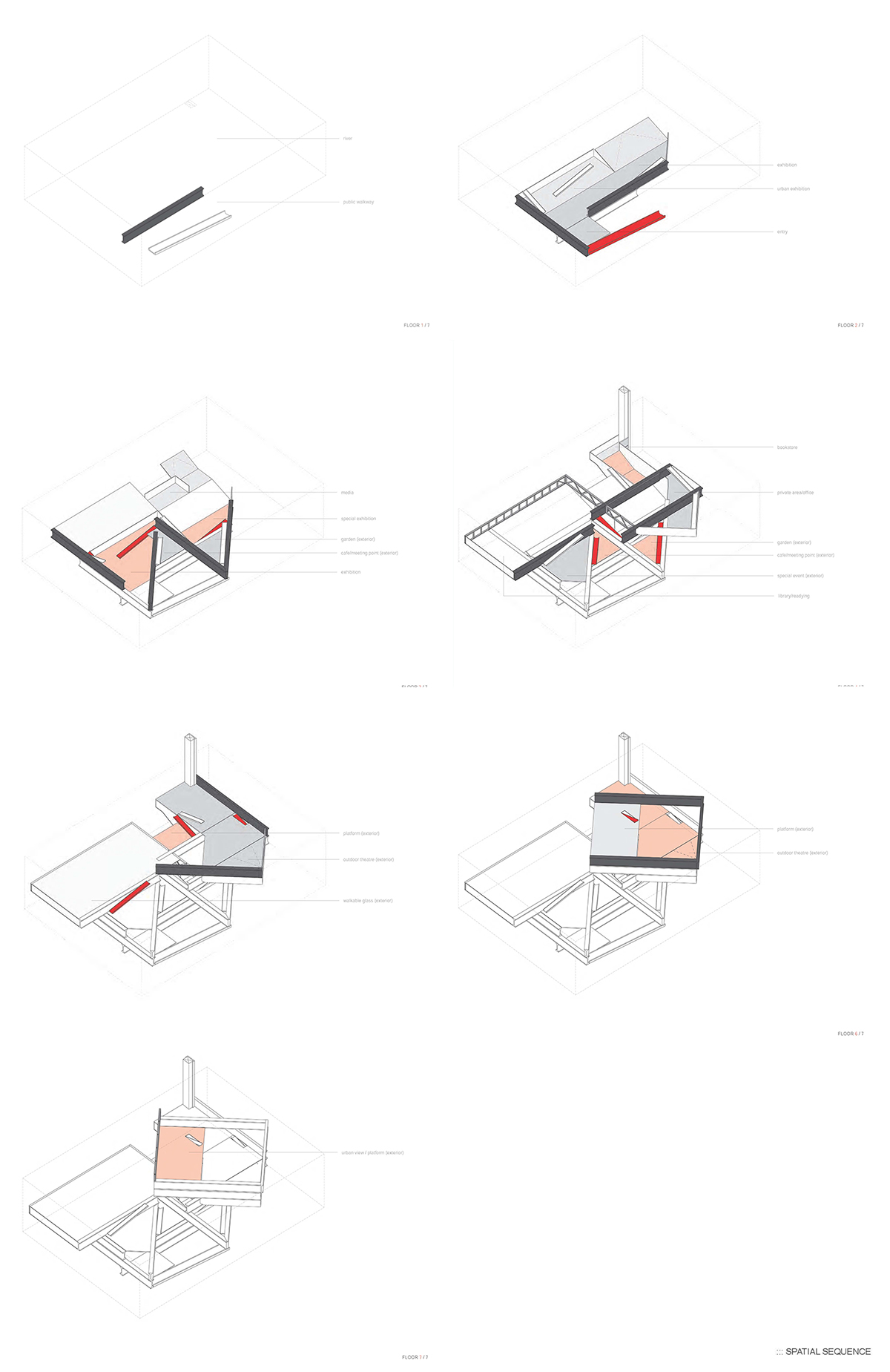

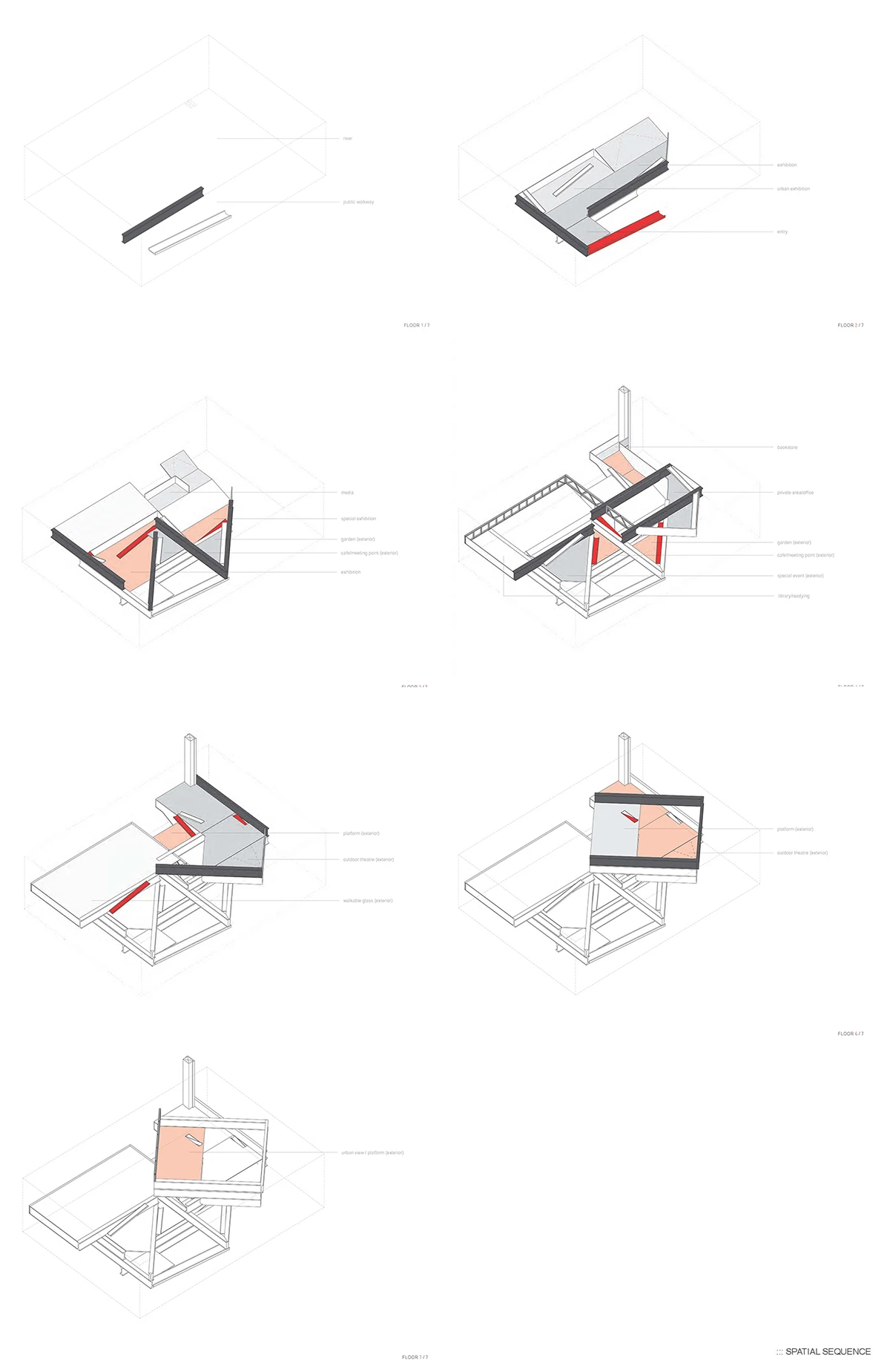

空间的序列 / Spatial Sequence








人的活动 / Activity

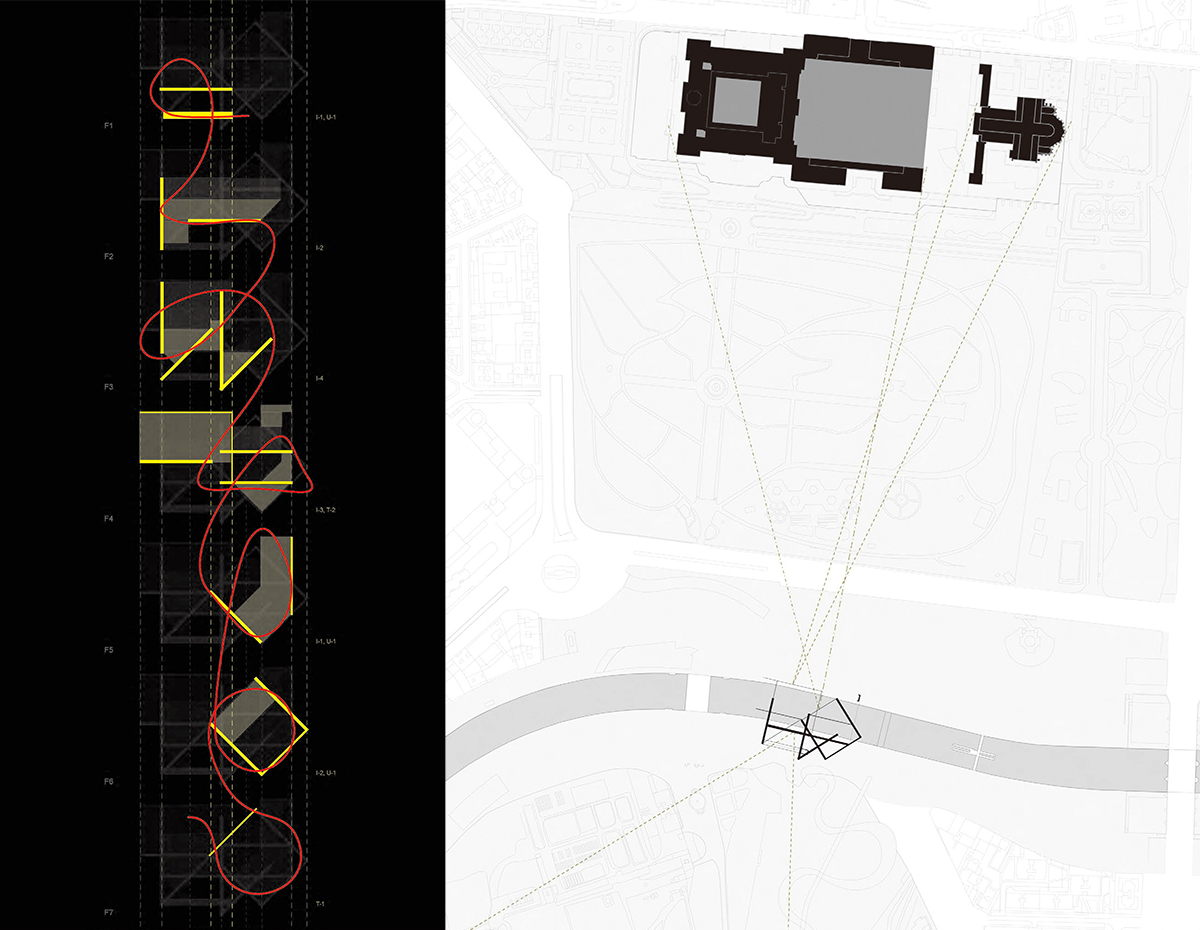

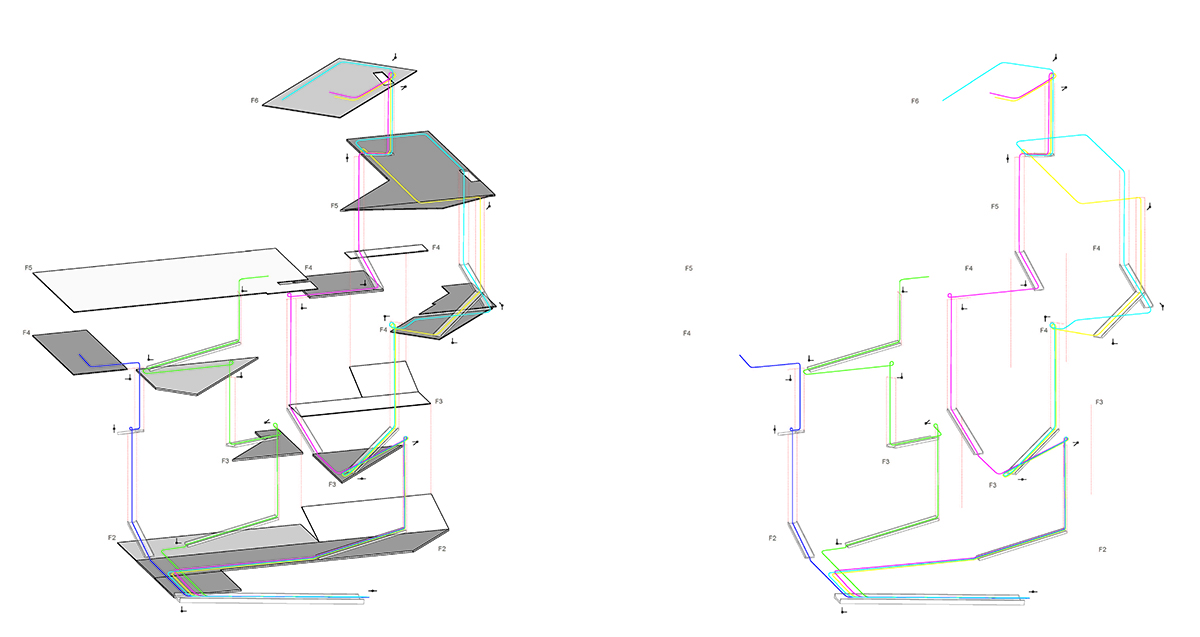

穿过入口后，人群流线随着结构布置的改变进行分流、汇聚、穿插，最终到达各自的目的地。

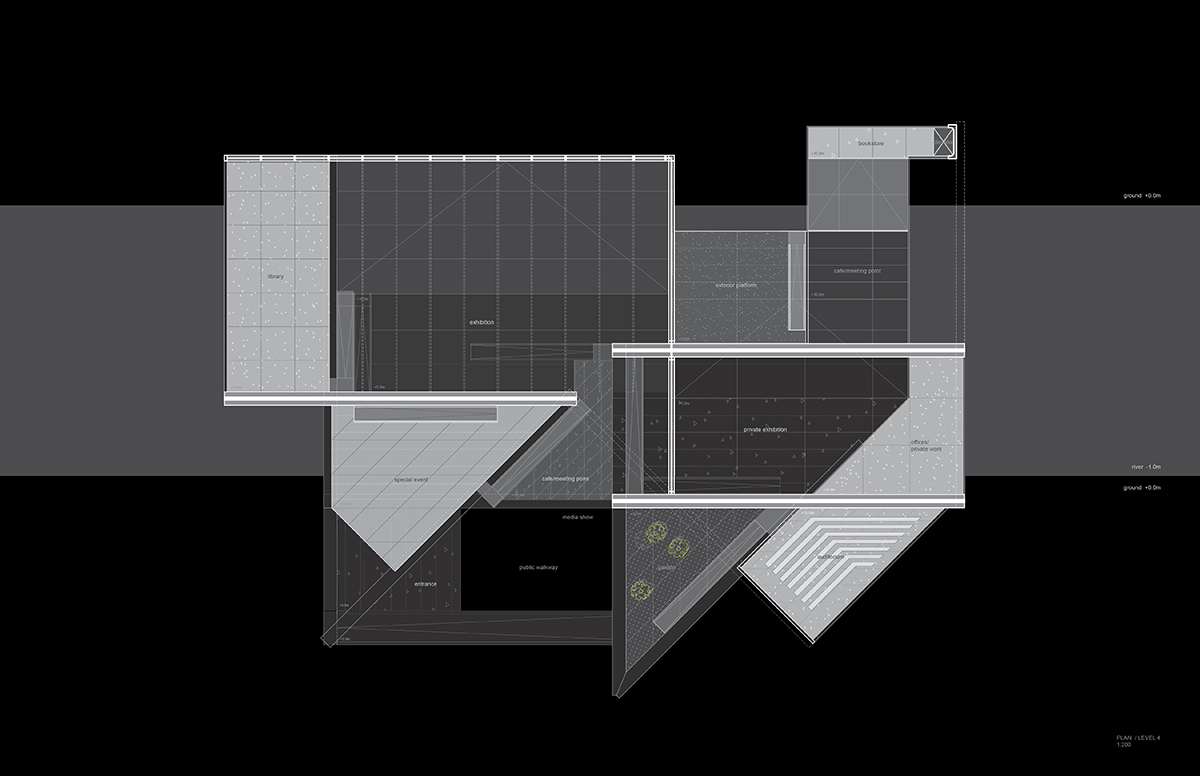

设计呈现 / Design

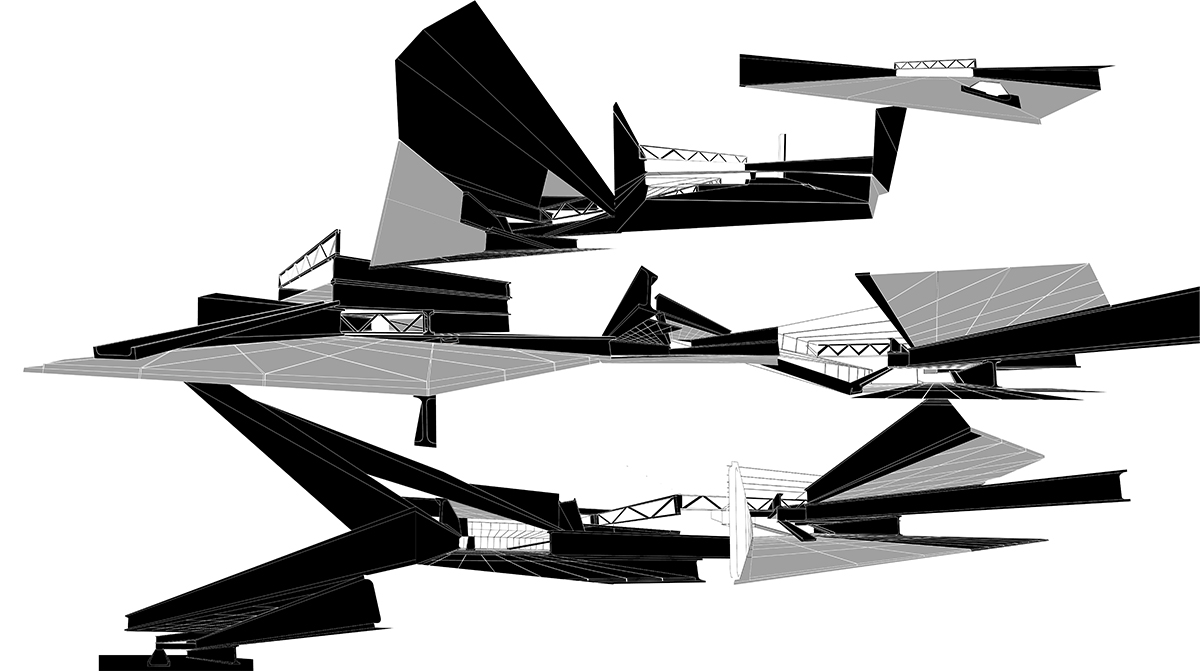

钢梁、桁架、玻璃等材料错落有致、虚实结合，共同营造丰富的平面延伸与生动的纵向伸展。












变化的场景 / Scene

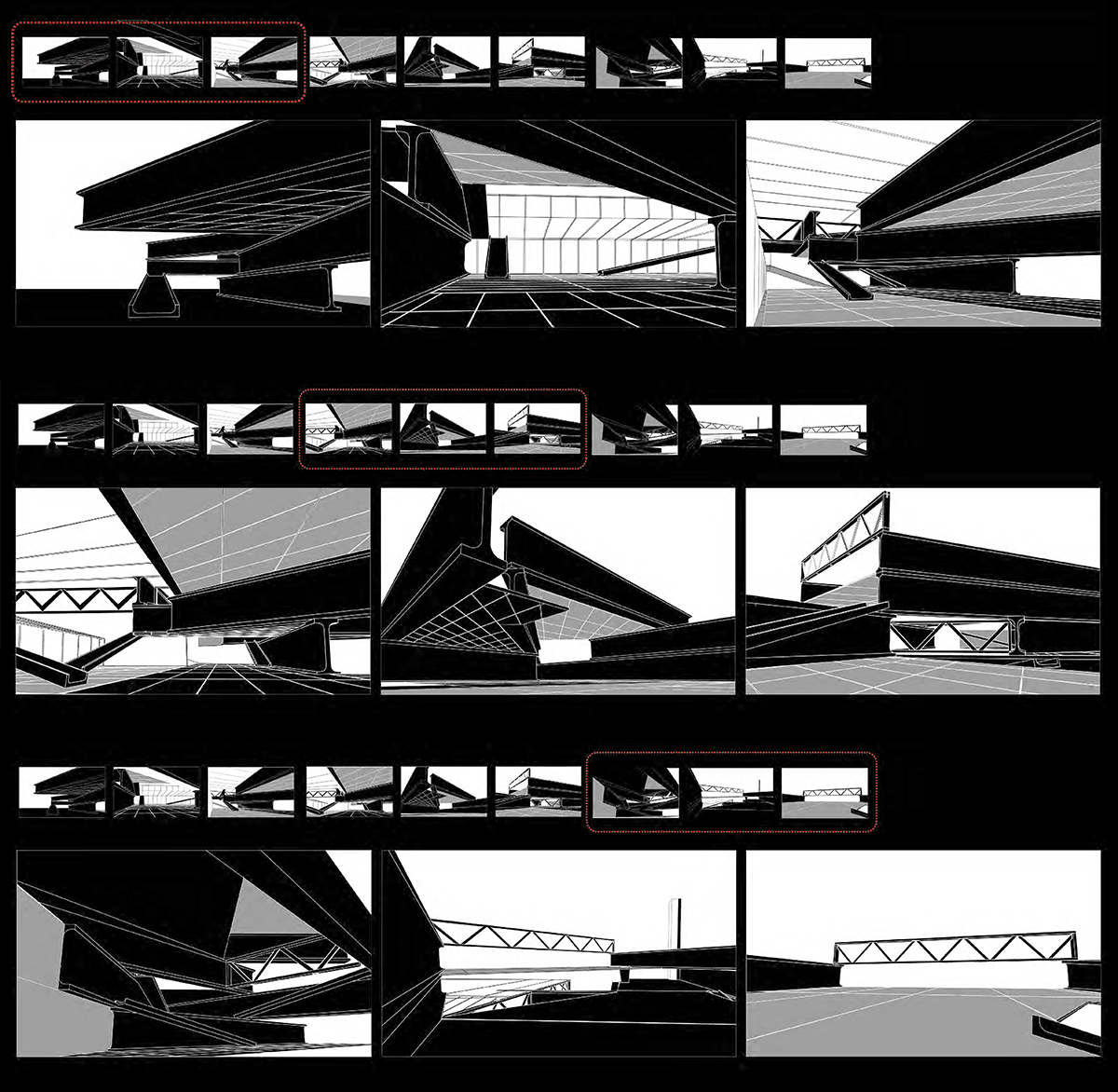

或平行或45°斜角，克制、理性的结构搭接最终挤压、驱赶着空间形态。人在空间中行走，看似自主的行为路线其实被结构所牵引。巨大、延伸的结构梁大大拉长景深，塑造空间的张力与强烈的透视感，空间硬朗的张弛变化又如同击打强烈的节奏，张扬着西班牙民族的热情与奔放。
